LANCOM XS-6128QF

10G Stackable Fiber Aggregation Switch pour les réseaux d'entreprise

Cet Aggregation Switch 10G offre une base de distribution haute performance pour les switches d'accès subordonnés, avec une efficacité opérationnelle et une résilience maximales. Sa configuration complète de 20 ports SFP+ (10G) - y compris 4 ports combo mGbE (1G/2,5G/5G/10G) - ainsi que ses ports FleX de liaison montante avec une capacité pouvant atteindre 200G garantissent flexibilité et protection de l'investissement. De plus, la redondance professionnelle des PSU, les modules de ventilation remplaçables à chaud et l'empilement des fonds de panier jusqu'à 400G de bande passante assurent un fonctionnement à l'abri des pannes. La gestion est automatisée via le LANCOM Management Cloud (SD-LAN) ou via l'interface utilisateur Web et l'interface CLI.

Caractéristiques techniques

  • Switch d'agrégation Multi-Gigabit avec 20x ports SFP+ 10G de liaison descendante, dont 4x ports combo multi-gigabit (SFP+ ou 1G / 2,5G / 5G / 10G nBASE-T), plus 4 ports SFP+ supplémentaires en cas d'utilisation de modules SFP+ dans les 4x ports SFP28 25G
  • Ports de liaison montante FleX (4x 25G SFP28 ou 2x 40G QSFP+)
  • Support du Virtual Port Channel (VPC ou MC-LAG) pour la réalisation de réseaux avec 100% de temps de fonctionnement
  • Empilage de fond de panier non bloquant via 4 ports SFP-DD-FleX dédiés 50G
  • Fonctionnalité complète de la couche 3 grâce à VRRP, DHCP, routage statique et dynamique basé sur des règles via OSPF v2/v3 et BGP4

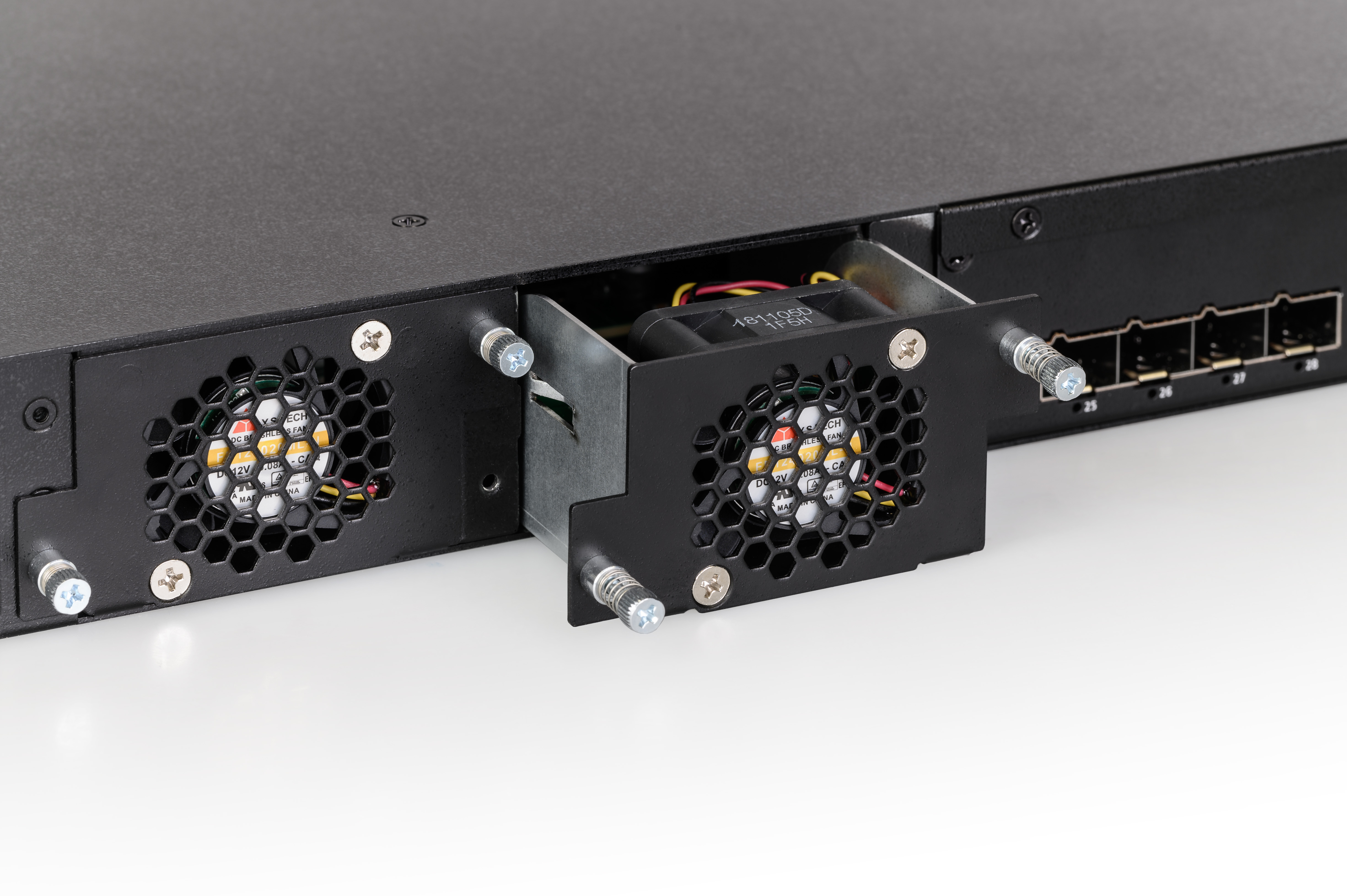

  • PSU redondant remplaçable à chaud et 2 ventilateurs remplaçables à chaud pour une sécurité maximale contre les pannes
  • Design de ventilation front-to-back pour un refroidissement optimal dans les racks 19"
  • Sécurité grâce au contrôle d'accès configurable sur tous les ports selon IEEE 802.1X et aux listes de contrôle d'accès
  • Gestion à distance sécurisée grâce à TACACS+, SSH, SSL et SNMPv3
  • CLI aux normes industrielles
  • Cloud-managed LAN et Switch-Stacking pour une gestion confortable via le LANCOM Management Cloud
  • Garantie limitée à vie (LLW) incluse

Avantages

Performances multi-gigabit de pointe sur tous les ports

Le LANCOM XS-6128QF offre des performances de port extrêmement élevées et une flexibilité de port inégalée grâce à ses ports FLEX en fibre optique à l'épreuve du temps. Il constitue ainsi la base parfaite pour des réseaux à sécurité intégrée qui répondent aux exigences croissantes de l'IdO, des appareils mobiles et des applications cloud. 20 ports SFP+ (10G), dont 4 peuvent être utilisés comme ports combo Multi-Gigabit Ethernet (mGbE), servent d'instance de distribution à haute performance pour la mise en place de structures des switches. Une énorme capacité de rebours est disponible au choix via 2 ports QSFP+ (40G) ou 4 ports SFP28 (25G) Highspeed-Uplink-FleX. L'empilage de fond de panier non bloquant via 4 ports SFP-DD-FleX (50G) garantit une commutation Line-Speed sans latence. Idéal pour les applications virtualisées et l'utilisation comme switch de campus supérieur dans les très grands réseaux d'entreprise distribués. Si aucune fonction de liaison montante ou d'empilage n'est nécessaire, les ports FleX de liaison montante à l'avant peuvent être utilisés comme 4 ports de liaison descendante 10G/25G ou 2 ports de liaison descendante 40G et les ports SFP-DD-FleX à l'arrière comme 4 ports de liaison descendante 25G pour l'agrégation des switches d'accès.

Une flexibilité inégalée grâce aux options de configuration des ports FleX

La flexibilité inégalée des ports du LANCOM XS-6128QF est assurée par quatre configurations différentes de la carte. Les quatre options de configuration peuvent être facilement changées via CLI ou Web-GUI, suivies d'un redémarrage de l'appareil. Le tableau suivant montre la flexibilité impressionnante du LANCOM XS-6128QF :

Flexibilité et protection des investissements grâce à la technologie d'empilement

Grâce à la fonction d'empilage, votre réseau reste flexible et votre investissement sûr. L'empilage rend l’expansion de votre réseau très facile ; il permet de regrouper plusieurs switches physiques en une seule unité logique, ce qui facilite la maintenance et la gestion. Si votre réseau est étendu ultérieurement, le nouveau switch reçoit une…

Grâce à la fonction d'empilage, votre réseau reste flexible et votre investissement sûr. L'empilage rend l’expansion de votre réseau très facile ; il permet de regrouper plusieurs switches physiques en une seule unité logique, ce qui facilite la maintenance et la gestion. Si votre réseau est étendu ultérieurement, le nouveau switch reçoit une configuration automatisée du maître de la pile et est opérationnel en quelques secondes. En plus, l’empilage permet de réaliser des redondances d'appareils ou de réseau pour une fiabilité maximale. Avec le LANCOM XS-6128QF, le traitement par pile  avec une unité centrale de fond de panier reste indépendant de la charge du réseau grâce aux 4 ports SFP-DD-FleX dédiés (50G).

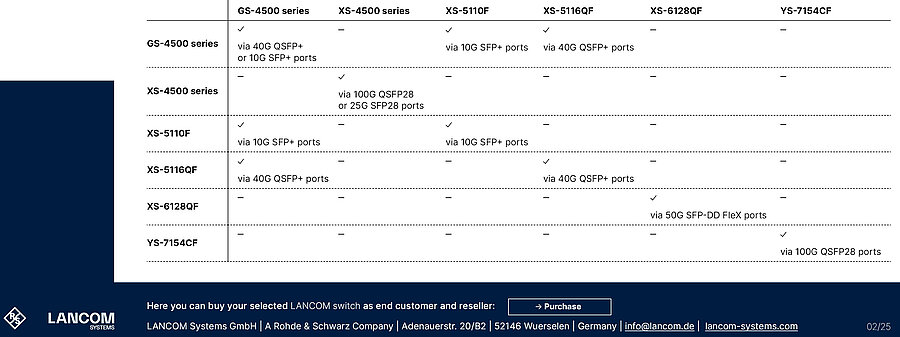

Tableau récapitulatif des combinaisons possibles de stacking
Veuillez noter que le tableau est disponible en anglais.

Conception de réseau avec 100% de temps de fonctionnement par VPC / MC-LAG

Pour augmenter la fiabilité des grandes infrastructures réseau, le Virtual Port Channel (VPC), ou Multi-chassis Link Aggregation Group (MC-LAG), est la solution préférée. Si vous couplez deux LANCOM…

Pour augmenter la fiabilité des grandes infrastructures réseau, le Virtual Port Channel (VPC), ou Multi-chassis Link Aggregation Group (MC-LAG), est la solution préférée. Si vous couplez deux LANCOM XS-6128QF en VPC, l'un des deux appareils prend en charge les tâches de l'autre sans interruption en cas de défaut ou de panne, par exemple pendant une mise à jour du firmware. Pour assurer une transmission constante des données, les switches échangent des informations importantes sur le réseau, comme les tables MAC et les informations de routage, par le biais de leur liaison peer-link. Pour un temps de fonctionnement du réseau de 100 %, les commutateurs restent des appareils gérables de manière autonome, qui peuvent être redémarrés ou mis à jour individuellement.

Techpaper : Guide de conception – Concepts de redondance des switches (EN)

Techpaper : Guide d'installation – Configuration VPC des switches (EN)

Topologies de réseau flexibles

Le LANCOM XS-6128QF est idéal comme instance d'agrégation pour la gestion en réseau des switches d'accès. En fonction de la taille de l'installation, il peut être intégré dans la topologie du réseau soit en tant que switch principal au niveau supérieur vers le WAN (conception à deux niveaux), soit au deuxième niveau en…

Le LANCOM XS-6128QF est idéal comme instance d'agrégation pour la gestion en réseau des switches d'accès. En fonction de la taille de l'installation, il peut être intégré dans la topologie du réseau soit en tant que switch principal au niveau supérieur vers le WAN (conception à deux niveaux), soit au deuxième niveau en tant que switch de distribution entre un switch principal et les switches d'accès (conception à trois niveaux).

Design avec TCO optimisé

Le concept de conception du LANCOM XS-6128QF prévoit un coût total de possession (TCO) très faible, car tous les ports sont disponibles nativement, ce qui évite une construction modulaire coûteuse. Ce switch d'agrégation permet donc de disposer directement de toutes les options de port maximales grâce à des ports fibre…

Le concept de conception du LANCOM XS-6128QF prévoit un coût total de possession (TCO) très faible, car tous les ports sont disponibles nativement, ce qui évite une construction modulaire coûteuse. Ce switch d'agrégation permet donc de disposer directement de toutes les options de port maximales grâce à des ports fibre combo descendants (cuivre/fibre) et combo ascendants (25G/40G). Tous les ports sont des ports industriels standard, même pour l'empilage, ce qui évite d'avoir recours à des câbles propriétaires coûteux. Il est par exemple possible d'utiliser des modules SFP+ dans les 4 ports 25G SFP28 pour obtenir jusqu'à 4 ports SFP+ supplémentaires. L'empilage décentralisé est également possible avec ce modèle grâce à la possibilité d'utiliser des modules standard à courte et longue portée.

Fonctionnalité complète de la couche 3

Le LANCOM XS-6128QF est capable de prendre en charge des tâches de niveau 3 telles que la fonctionnalité de serveur DHCP, c'est-à-dire la gestion des…

Le LANCOM XS-6128QF est capable de prendre en charge des tâches de niveau 3 telles que la fonctionnalité de serveur DHCP, c'est-à-dire la gestion des adresses IP, ou la prédéfinition des routes réseau sur un ou plusieurs segments du réseau. Grâce au des procédures de routage dynamique, le switch peut en outre réagir rapidement aux modifications du réseau. La route optimale du trafic de données au sein du réseau est ainsi redéfinie en permanence par le LANCOM XS-6128QF sur la base du degré de charge. Il en résulte une décharge du routeur, de sorte que ces capacités sont ensuite disponibles pour la gestion du trafic de données externe et augmentent l'efficacité de l'ensemble du réseau.

Sécurité de fonctionnement maximale

Le LANCOM XS-6128QF peut être alimenté par deux PSU (Power Supply Unit) intégrés remplaçables à chaud. Il permet ainsi un remplacement rapide et sans interruption des blocs d'alimentation en cas de panne. La conception du flux d'air avant-arrière avec des ventilateurs…

Le LANCOM XS-6128QF peut être alimenté par deux PSU (Power Supply Unit) intégrés remplaçables à chaud. Il permet ainsi un remplacement rapide et sans interruption des blocs d'alimentation en cas de panne. La conception du flux d'air avant-arrière avec des ventilateurs interchangeables améliore le refroidissement dans les racks 19 pouces et prolonge la durée de vie du produit. Les empilages sont une contribution majeure aux scénarios de haute résilience.

LAN et empilage des switches gérés via cloud

Le LANCOM Management Cloud permet d'intégrer rapidement et facilement le XS-6128QF dans le réseau et de le configurer de manière automatisée et sur…

Le LANCOM Management Cloud permet d'intégrer rapidement et facilement le XS-6128QF dans le réseau et de le configurer de manière automatisée et sur tous les sites par un simple clic de souris. Cloud-managed LAN remplace la configuration individuelle des appareils et permet l'attribution automatique de VLAN aux ports de switch. Avec Cloud-managed Switch-Stacking, il est en outre possible de gérer et de surveiller confortablement l'ensemble de la pile. Pour en savoir plus, consultez le guide de conception Switch-Stacking (EN).

Contrôle d'accès configurable

Le LANCOM XS-6128QF garantit qu'aucun client étranger n'ait un accès non autorisé au réseau. Cela est rendu possible par le contrôle d'accès sécurisé sur tous les ports selon IEEE 802.1X (Port-based, Single-, Multi- et MAC-based) ou le contrôle d'accès via les ACL (Access Control Lists).

« IT Security made in Germany »

En tant que détenteur du label de confiance « IT Security made in Germany », LANCOM s'est également engagé à maintenir ses produits exempts de possibilités d'accès cachées (backdoors). L'utilisation des switches LANCOM est donc, idéale dans des environnements sensibles, toujours en accord avec le règlement général sur la protection des données (RGPD).

Gestion à distance sécurisée

Grâce à des protocoles de communication sécurisés tels que SSH, SSL et SNMPv3, le LANCOM XS-6128QF permet une gestion professionnelle à distance du réseau idéale. De plus, le switch supporte le protocole TACACS+ pour l'authentification, l'autorisation et la comptabilisation. Une solution optimale qui promet une sécurité maximale, notamment pour la gestion et la surveillance des réseaux multi-sites.

Accès sécurisé aux terminaux

Cette fonction permet d'accéder directement à la ligne de commande du switch LANCOM (« CLI Tunneling ») depuis le LANCOM Management Cloud - de manière cryptée et surtout sans quitter l'interface Cloud. Qu'il s'agisse de commandes « Trace » et « Ping » pour un dépannage rapide, d'un accès aux…

Cette fonction permet d'accéder directement à la ligne de commande du switch LANCOM (« CLI Tunneling ») depuis le LANCOM Management Cloud - de manière cryptée et surtout sans quitter l'interface Cloud. Qu'il s'agisse de commandes « Trace » et « Ping » pour un dépannage rapide, d'un accès aux paramètres de configuration de bas niveau et aux statistiques détaillées du système d'exploitation LCOS SX ou encore d'un accès distant sécurisé aux appareils tiers dans le réseau local via le client SSH intégré, le Secure Terminal Access met à disposition des fonctions expertes ainsi que des commandes complètes de diagnostic et de dépannage des appareils.

Garantie à vie limitée LANCOM (LLW)

Ce switch d'entreprise est couvert en usine par la garantie limitée à vie LANCOM. Indépendamment du temps de fonctionnement, le service d'échange est valable jusqu'au statut de fin de vie de l'appareil (max. 10 ans).…

Ce switch d'entreprise est couvert en usine par la garantie limitée à vie LANCOM. Indépendamment du temps de fonctionnement, le service d'échange est valable jusqu'au statut de fin de vie de l'appareil (max. 10 ans). Pour un complément parfait : en cas de panne matérielle, assurez un temps d'arrêt minimal avec la livraison d'un appareil de remplacement le jour ouvrable suivant. Nous recommandons LANcare NBD Replacement (EN) ou, en combinaison avec des heures de service garanties, LANcare Direct Advanced 24/7 (EN)  ou 10/5 (EN).

Infopaper : LANCOM Limited Lifetime Warranty (EN)

Connexions

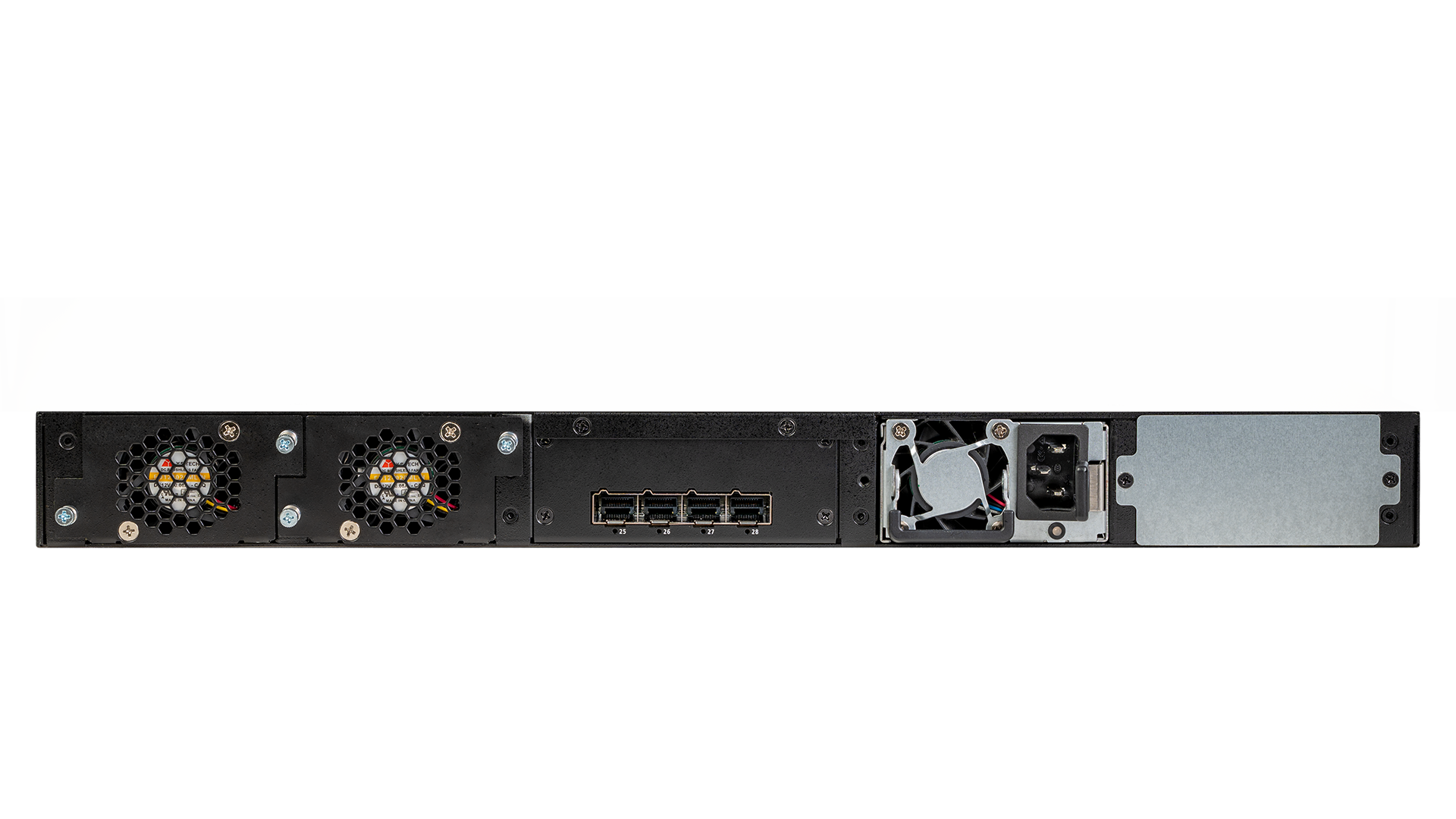

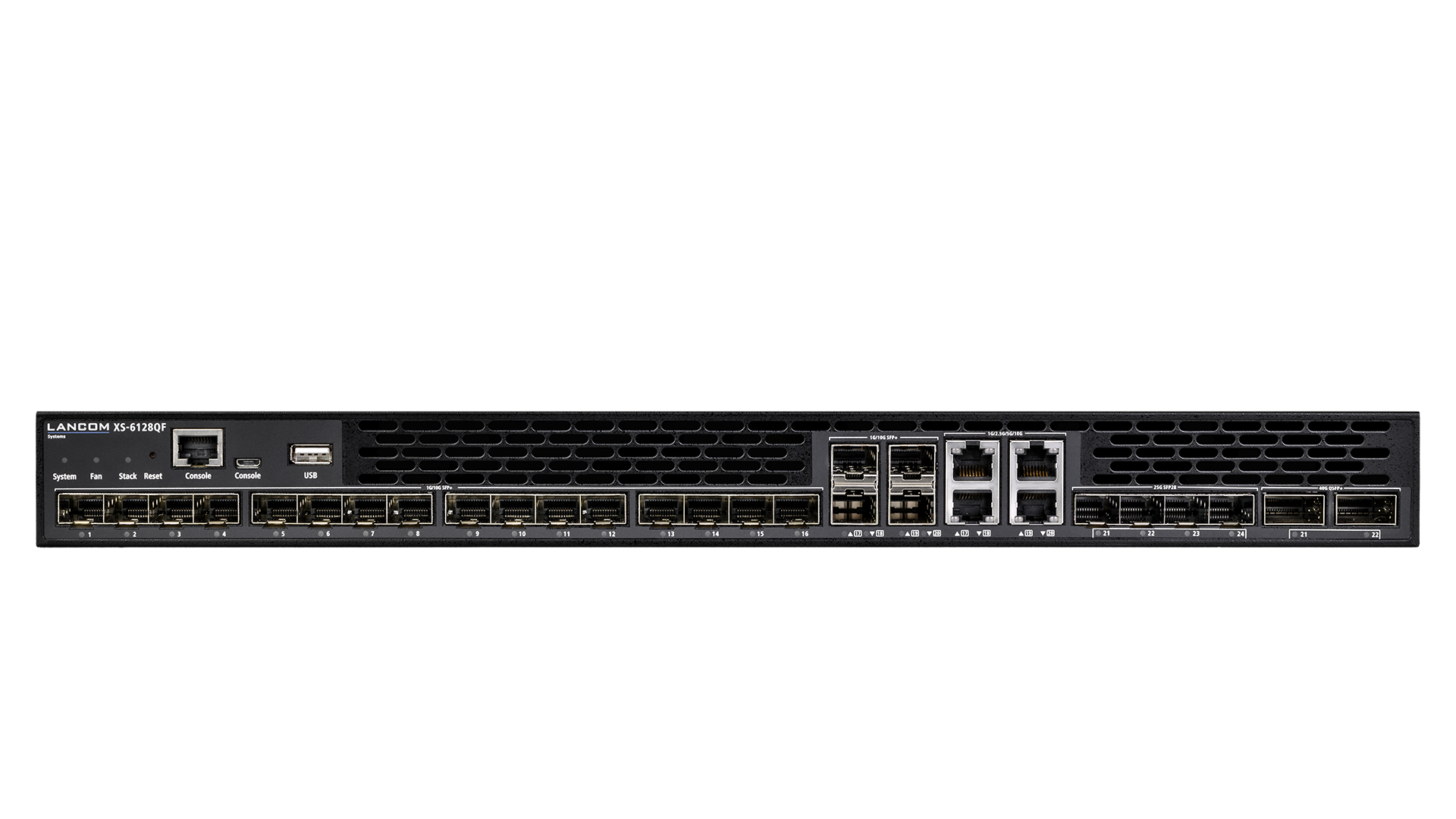

Connecteurs du LANCOM XS-6128QF

Plus d'informations & nouvelles

Options & accessoires

Veuillez noter qu'en cliquant sur les produits vous serez redirigé vers les sites Internet anglophones.

¹ Module SFP compatible : SFP-SX-LC1, SFP-SX2-LC1, SFP-LX-LC1, SFP-SX-LC10, SFP-LX-LC10, SFP-LR40-LC10, SFP-SR-LC25, SFP-LR-LC25, SFP-SR-MPO40, SFP-LR-LC40, SFP-BiDi1550-SC1, SFP-BiDi1310-LC10 et SFP-CO10-MG (max. 4x SFP-CO10-MG par switch)

² Direct Attach Cable compatible : SFP-DAC10-1M / -3M, SFP-DAC25-1M / -3M, SFP-DAC40-1M / -3M et SFP-DD-DAC50-1M / -2,5M

Switches d'accès recommandés

LANCOM Série GS-4000

LANCOM GS-4554XUP

LANCOM GS-4554XP

LANCOM GS-4554X

LANCOM GS-4530XUP

LANCOM GS-4530XP

LANCOM GS-4554X



LANCOM Série GS-3000

LANCOM GS-3652XUP

LANCOM GS-3652XP

LANCOM GS-3652X

LANCOM GS-3628XUP

LANCOM GS-3528XP

LANCOM GS-3628X

LANCOM GS-3126XP

LANCOM GS-3126X

LANCOM GS-3510XP

LANCOM Série GS-2000

LANCOM GS-2328F



Service & support

Prestations incluses

  • Limited Lifetime Warranty (LLW): Service d'échange (Return & Replace) jusqu'au statut de fin de vie de l'appareil (maximum 10 ans).
  • Mises à jour de sécurité et de fonctionnalités pendant la LLW
  • Support technique du fabricant pour les partenaires LANcommunity et les clients finaux avec LANcare Direct ou LANcare Premium Support

Prestations optionnelles

  • LANcare Direct 10/5 XL
  • LANcare Direct Advanced 10/5 XL
  • LANcare Direct 24/7 XL
  • LANcare Direct Advanced 24/7 XL
  • LANcare NBD Replacement XL
  • LANcare Premium Support 10/5
  • LANcare Premium Support 24/7

En cliquant sur la flèche, vous obtiendrez de plus amples informations ainsi que les numéros d'articles à ajouter de manière pratique.

En cliquant sur la flèche, vous obtiendrez de plus amples informations ainsi que les numéros d'articles à ajouter de manière pratique.


Remarque: les durées sont indiquées en heures (h) ou en minutes (m) par jour (d (days)). Les produits sont disponibles pour ce switch avec différentes durées et peuvent être facilement ajoutés à l'aide des numéros d'article.


  • LANcare Direct 10/5
    Assistance direct du fabricant et mises à jour de sécurité pour 1, 3 ou 5 ans
    Disponibilité : 10h / 5d, temps de réponse initial : 2h (priorité 1) à 4h (priorité 2)
    Numéros d'article pour la variante XL : 10749 / 10750 / 10751

  • LANcare Direct Advanced 10/5
    Assistance directe du fabricant, mises à jour de sécurité et remplacement anticipé pour 1, 3 ou 5 ans
    Disponibilité : 10h / 5d, temps de réponse initial : 2h (priorité 1) à 4h (priorité 2), livraison : NBD
    Numéros d'article pour la variante XL : 10773 / 10774 / 10775

  • LANcare Direct 24/7
    Assistance directe du fabricant, y compris hotline d'urgence et mises à jour de sécurité pour 1, 3 ou 5 ans
    Disponibilité : 24h / 7d, temps de réponse initial : 30m (priorité 1) à 4h (priorité 2)
    Numéros d'article pour la variante XL : 10761 / 10762 / 10763

  • LANcare Direct Advanced 24/7
    Assistance directe du fabricant, y compris hotline d'urgence, mises à jour de sécurité et remplacement anticipé pour 1, 3 ou 5 ans
    Disponibilité : 24h / 7d, temps de réponse initial : 30m (priorité 1) à 4h (priorité 2), livraison : NBD
    Numéros d'article pour la variante XL : 10785 / 10786 / 10787

  • LANcare NBD Replacement
    Remplacement anticipé en cas de défaut en complément de la Limited Lifetime Warranty
    Livraison : NBD
    Numéro d'article pour la variante XL : 61323

  • LANcare Premium Support 10/5
    Support constructeur et mises à jour de sécurité pour les projets
    Disponibilité : 10h / 5d, temps de réponse initial : 2h (priorité 1) à 4h (priorité 2)
    (sur demande)

  • LANcare Premium Support 24/7
    Support constructeur, y compris hotline d'urgence et mises à jour de sécurité pour les projets
    Disponibilité : 24h / 7d, temps de réponse initial : 30m (priorité 1) à 4h (priorité 2)
    (sur demande)
